美国PINE电化学工作站测试

美国PINE电化学工作站测试

适用领域

电化学

面向学科

电催化

样品要求

1)    能够分散到水或者乙醇的固体粉末，粉末样品量需50 mg左右
2)    具有毒性的样品请特别说明
3)    请注明样品保存条件，如常规、冷冻、干燥、冷藏、避光等，注明是否回收
4)    对其它可能危害仪器的样品必须事先注明，并告知相关防护措施

收费标准

1)    300元/样

测试仪器

仪器名称：美国PINE电化学工作站
仪器型号：MSR
生产厂家：美国PINE
标签：电化学工作站 电催化 电化学 MSR PINE 旋转圆盘电极装置(Pine Modulated Speed Rotator) OER(氧析出) HER(氢析出) ORR(氧还原) CV(循环伏安曲线) LSV(线性扫描伏安曲线) EIS(电化学阻抗) Tafel(塔菲尔斜率) ECSA(电化学活性表面积)

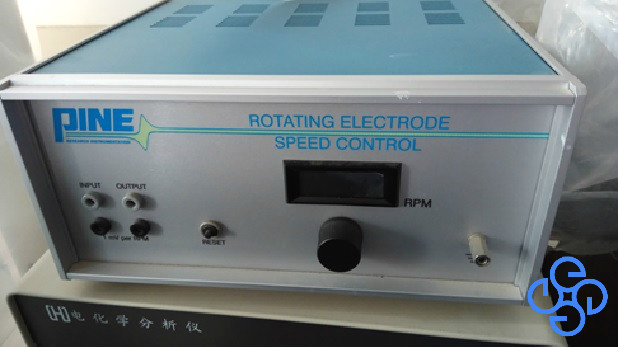

MSR电极旋转装置的产品型号为AFMSRCE，是PINE公司大众化的产品。其转速为LED显示，通过LED下面的旋钮，可以调节转速，调节范围为50到10,000 RPM，显示误差为1%。面板上还带一个电压信号输出接口，外接电压表或数据采集系统，就可以显示电压信号的变化
如果需要，也可以通过面板上的接口，利用一个外接信号源，来调节转速。外接信号源可以是正弦波、方波，以及其它的波形。系统的外部加速特性，使得旋转装置的转速可以随外接波形同步改变。这个特点特别适用于水动力调节方面的应用

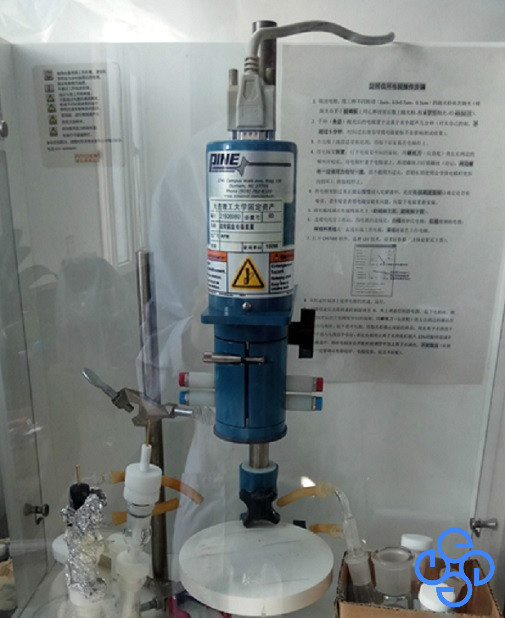

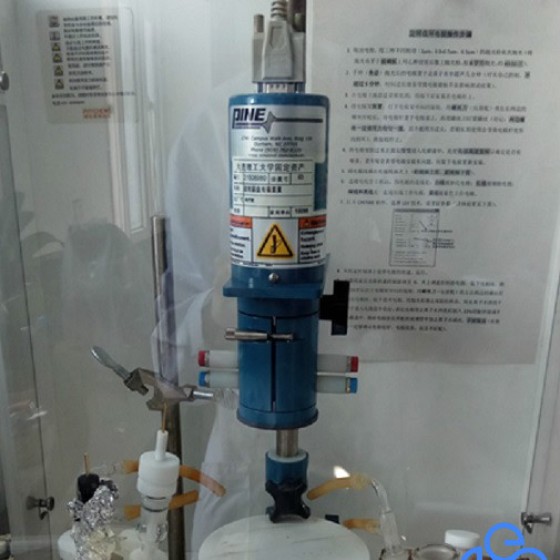

该装置很容易拆装，保存空间也不大。主机可以方便地上下移动，和电解池连在一起，做电极的浸没或撤除实验。底座采用耐化学腐蚀的聚丙烯材料。可以方便地置入手套箱，做非水体系研究

仪器技术参数

1)    转速：50-10000rpm，电机功率0.02马力,采用银碳刷接触连接
2)    控制：分体控制，可拆式结构，方便置入手套箱。具有信号输入/输出接口，可通过输入外部信号(来自电化学工作站)控制转速；可将转速信号输出至测试设备(示波器)或用来控制其它设备
3)    防爆：最新防爆设计，保证人身与设备安全
4)    旋转杆：长度170mm 外径：15mm，适用于各种电解池，方便与其它仪器联用,还有不同型号旋转杆供不同研究使用
5)    盘电极：外螺纹设计，接触更好，信号传输稳定。有特氟龙与PEEK两种材料，适应不同应用。盘电极直径：5.0mm，电极外径：15mm
6)    盘环电极：外螺纹设计，接触更好，信号传输稳定。有特氟龙与PEEK两种材料，适应不同应用。盘环间隙<=320μm。盘环尺寸精度：0.01mm。盘直径：5.61mm，环内径：6.25mm，环外径：7.92mm
7)    电解池：用户可选用标准电解池或自行设计
8)    服务：提供原厂认可的安装、培训服务
