上海辰华电化学工作站测试

电化学工作站测试

测试样例

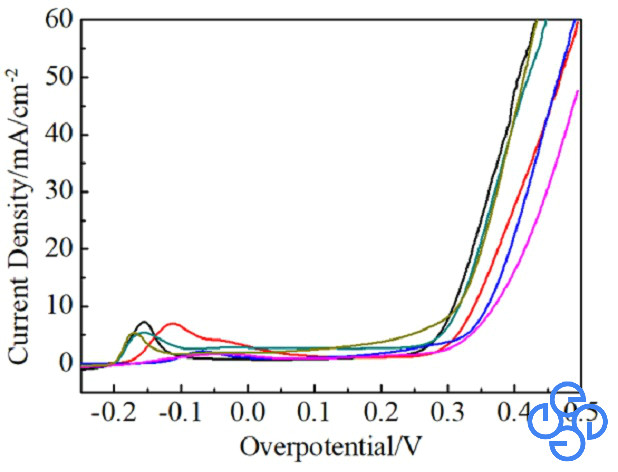

1)    样例1

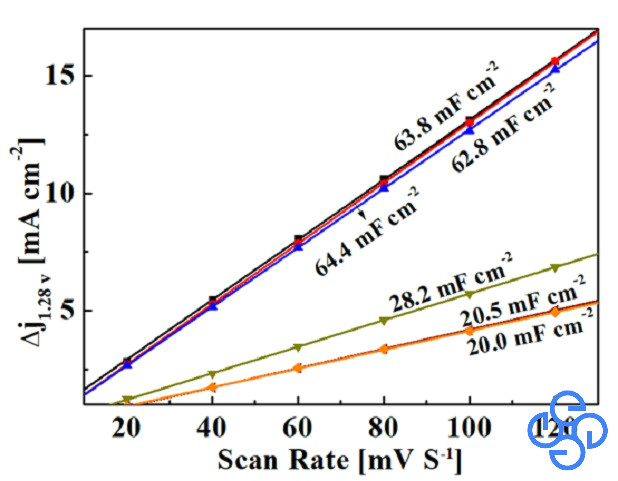

2)    样例2

3)    样例3

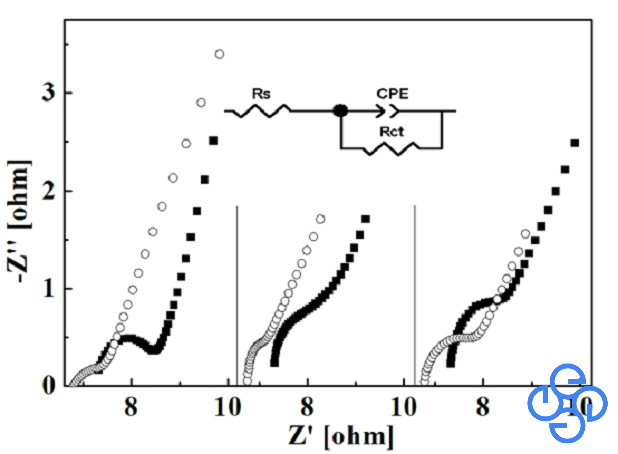

4)    样例4

适用领域

电化学

面向学科

电催化

样品要求

1)    能够分散到水或者乙醇的固体粉末，粉末样品量需50 mg左右
2)    具有毒性的样品请特别说明
3)    请注明样品保存条件，如常规、冷冻、干燥、冷藏、避光等，注明是否回收
4)    对其它可能危害仪器的样品必须事先注明，并告知相关防护措施

收费标准

1)    300元/样

测试仪器

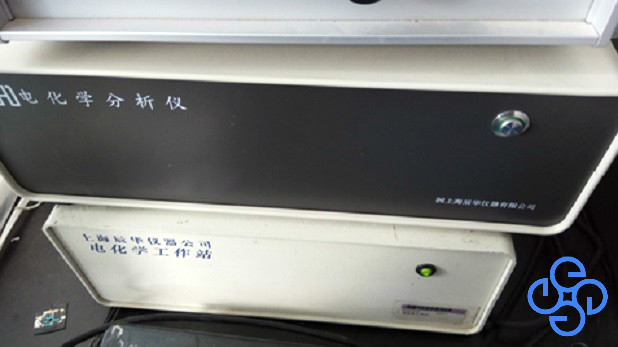

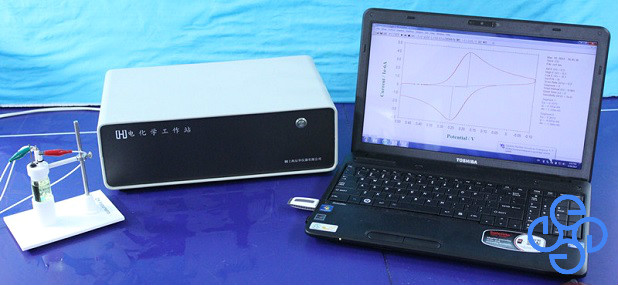

仪器名称：上海辰华电化学工作站
仪器型号：CHI660c
生产厂家：上海辰华仪器有限公司
标签：电化学工作站 电催化 电化学 OER(氧析出)HER(氢析出)ORR(氧还原)CV(循环伏安曲线) LSV(线性扫描伏安曲线)EIS(电化学阻抗)Tafel(塔菲尔斜率)ECSA(电化学活性表面积)

MSR电极旋转装置的产品型号为AFMSRCE，是PINE公司大众化的产品。其转速为LED显示，通过LED下面的旋钮，可以调节转速，调节范围为50到10,000 RPM，显示误差为1%。面板上还带一个电压信号输出接口，外接电压表或数据采集系统，就可以显示电压信号的变化
如果需要，也可以通过面板上的接口，利用一个外接信号源，来调节转速。外接信号源可以是正弦波、方波，以及其它的波形。系统的外部加速特性，使得旋转装置的转速可以随外接波形同步改变。这个特点特别适用于水动力调节方面的应用
该装置很容易拆装，保存空间也不大。主机可以方便地上下移动，和电解池连在一起，做电极的浸没或撤除实验。底座采用耐化学腐蚀的聚丙烯材料。可以方便地置入手套箱，做非水体系研究

硬件参数指标

1)    转速：50恒电位仪
        零阻电流计
        2，3，4电极结构
        浮动地线或实地
        最大电位范围：±10V
        最大电流：±250mA连续,±350mA峰值
        槽压：±13V
        恒电位仪上升时间：小于1ms,通常0.8ms
        恒电位仪带宽(-3分贝)：1MHz
        所加电位范围：±10mV, ±50mV, ±100mV, ±650mV, ±3.276V, ±6.553V, ±10V
        所加电位分辨：电位范围的0.0015%
        所加电位准确度：±1mV,±满量程的0.01%
        所加电位噪声：<10mV均方根植
        测量电流范围：±10pA至±0.25A，12量程
        测量电流分辨：电流量程的0.0015%，最低0.3fA
        电流测量准确度：电流灵敏度大于等于1e-6A/V时为0.2%，其他量程1%
        输入偏置电流：<20pA
2)    转速：50恒电流仪(CHI660E)
        恒电流范围：3nA–250mA
        所加电流准确度：如果电流大于3e-7A时为0.2%，其他范围为1%，±20pA
        所加电流分辨率：电流范围的0.03%
        测量电流范围：±0.025V,±0.1V,±0.25V,±1V,±2.5V,±10V
        测量电位分辨率：测量范围的0.0015%
3)    转速：50电位计
        参比电极输入阻抗：1e12欧姆
        参比电极输入带宽：10MHz
        参比电极输入偏置电流：<=10pA @ 25°C
4)    转速：50波形发生和数据获得系统
        快速信号发生更新速率：10MHz，16位分辨
        快速数据采集系统：16位分辨，双通道同步采样，采样速率每秒1,000,000点
        外部信号记录通道最高采样速率：1MHz
        可拓展扫描电化学显微镜功能
5)    转速：50附件
        电极线
        USB通讯线
        电源线
6)    转速：50实验参数
        CV和LSV扫描速度：0.000001V/s至10,000V/s
        扫描时的电位增量：0.1mV(当扫速为1,000V/s时)
        CA和CC的脉冲宽度：0.0001至1000sec
        CA和CC的最小采样间隔：1ms
        CC模拟积分器
        DPV和NPV的脉冲宽度：0.001至10sec
        SWV频率：1至100kHz
        i-t的最小采样间隔：1ms         ACV频率范围：0.1至10kHz
        SHACV频率范围：0.1至5kHz
        FTACV频率范围：0.1至50Hz，可同时获取基波，二次谐波，三次谐波，四次谐波，五次谐波，六次谐波的ACV数据         交流阻抗：0.00001至1MHz
        交流阻抗波形幅度：0.00001V至0.7V均方根值
7)    转速：50其他特点
        自动或手动iR降补偿
        电流测量偏置：满量程，16位分辨，0.003%准确度
        电位测量偏置：±10V，16位分辨，0.003%准确度
        外部电位输入
        电位和电流的模拟输出
        可控电位滤波器的截止频率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz
        可控信号滤波器的截止频率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz
        旋转电极控制电压输出(CHI630E以上型号)：0-10V对用于0-10000rpm的转速，16位分辨，0.003%准确度，需要某些旋转电极装置才能工作
        通过宏命令可以控制数字输入输出线
        内闪存储器可迅速更新程序
        串行口或USB口数据通讯
        电解池控制：通氮，搅拌，敲击(需要特殊电解池系统)
        CV数字模拟器和拟合器。用户定义反应机理(CHI630E以上)或预定义反应机理(其他型号)
        交流阻抗模拟器和拟合器(具有交流阻抗测量功能的型号)
        最大数据长度：256K-16384K可选
        仪器尺寸： 37 cm (宽) ´ 23 cm (深) ´ 12 cm (高)
