合金高分辨场发射透射电镜(TEM)

合金高分辨场发射透射电镜(TEM)

适用领域

    该仪器可完成材料组织形态、晶体结构、化学成分、界面结构,表面和缺陷等方面的测试与分析，应用于材料微观结构的观察和分析：形貌像分析；电子衍射图像分析；HRTEM 高分辨像；扫描透射（STEM）分析；EDX能谱分析

面向学科

    可广泛应用于生物学、医学、化学、物理学、地质学， 金属、半导体材料、高分子材料、陶瓷、纳米材料

样品要求

    如果需要双喷电解制样，需客户自行磨样至30-50微米厚度否则没有薄区，测试老师不负责磨样；如果马氏体等硬相需要40微米以下，至少 3mm直径圆面积；由于电解双喷制样不能保证一次性成功，建议每个样品提供3-5块备用。

收费标准

1) 形貌：600元/样；
2) 高分辨形貌(HRTEM)：800元/样；
3) 点扫：+200元/样；
4) 线扫：+200元/样；
5) 能谱(EDS)：+200元/样；
6) 衍射：+200元/点/样；
7) Mapping只需要1个位置1000元/样；2个位置1500元/样
8) 双喷电解制样：200      注：形貌10张；形貌+高分辨15张

测试仪器

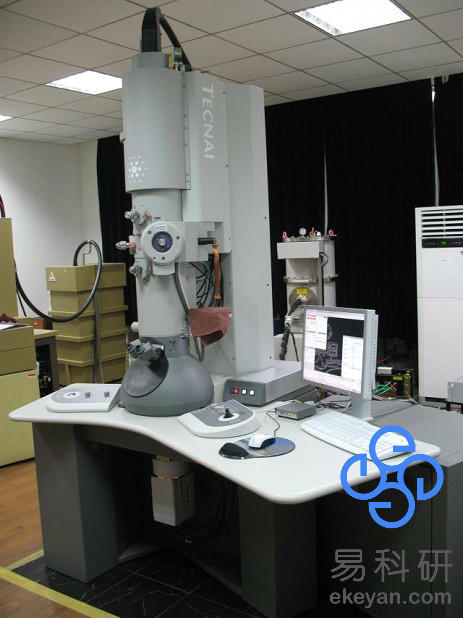

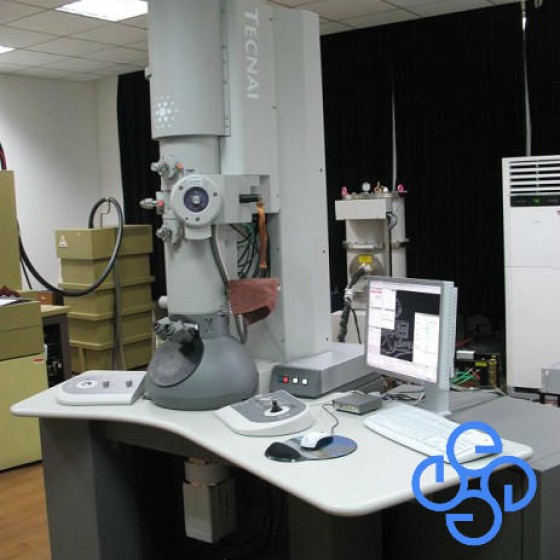

    仪器名称：合金高分辨场发射透射电镜(TEM)
    仪器型号：FEI TECNAI G2 F20
    仪器厂家：美国 FEI公司
    关 键 字：TEM、高分辨场发射透射电子显微镜、TEM、HTEM、HRTEM、EDS、钢铁TEM

    仪器简要：该仪器配备了STEM, EDX, CCD, HAADF等多种附件，能获取TEM明场、暗场像高分辨像和选区电子衍射，能进行EDX能谱分析和高分辨STEM原子序数像的分析，STEM结合EDX点、线、面扫描的可以进行微区能谱分析，利用三维重构软件进行样品的三维重构和分析。

仪器参数

1) 加速电压：200KV
2) 放大倍数：25K-1030K
3) 点分辨率：0.24nm
4) 线分辨率：0.102nm
5) 信息分辨率：0.14nm
6) 样品倾斜角度:< ±30°
7) 相机常数: 30-4500 mm
8) 电子枪：肖特基热场发射电子枪
